Ejemplo de modelado con UML

El planteamiento del problema nos dice:

El club de corredores de México desea crear un sistema con una base de datos para almacenar la información requerida de sus propios corredores y de otros clubes para la carrera de trail de montaña que desea realizar en próximos días. Este registro consiste en poner en marcha una página web para el registro de inscripciones en línea y debe llevar los siguientes datos.

• Nombre del corredor
• Apellidos paterno y materno
• Fecha de nacimiento
• Edad
• Sexo
• Tipo de sangre
• Correo electrónico
• Teléfono de emergencia
• Ciudad
• País
• Club al que pertenece
• Categoría. Las categorías serán por edad, la categoría juvenil es de 15 a 17 años, libre de 18 a 39 años, master A de 40 a 60 y master B de 60 en adelante.
• Tamaño de playera (extra-chica, chica, mediana, grande y extragrande)
• Carrera a la cual va a correr: 9.1k, 14k o 43 k
• Número asignado.
• Color en el número dependiendo de la categoría en la que está por la edad. Color azul para la juvenil, amarillo libre, verde master A, anaranjado master B.
• Tiempo realizado en la carrera. Aquí se registra el tiempo de cada corredor desde que da inicio hasta llegar a la meta, donde se debe registrar la hora, minutos y segundos.
• Además, tener un campo donde se guarde la confirmación de la carta de exoneración y riesgos por si llega a pasar algo. La carta de exoneración se le presentará al corredor cuando llena sus datos en el formulario web, si acepta lo que dice la carta de exoneración se sigue el paso del pago del registro, si no lo acepta termina el registro donde no se cobra y no se le asigna número de corredor.
• La forma de pago puede ser en efectivo, PayPal, tarjeta de débito o crédito, además que se manejan cortesías. La forma de pago en efectivo se hace adquiriendo o comprando el corredor una tarjeta donde viene un código y ese código es una cadena de 20 caracteres (letras y dígitos) y debe de estar almacenado en la base de datos para que sea validado por el sistema.
• Las cortesías también se hacen por medio de una tarjeta con un código de 10 caracteres alfanuméricos y estos deben de estar almacenados en la base de datos para ser validados cuando se ingresen al sistema por el corredor.”

Ahora se desarrollaran los diagramas con UML para darle solucion a lo requerido por los organizadores de la carrera.

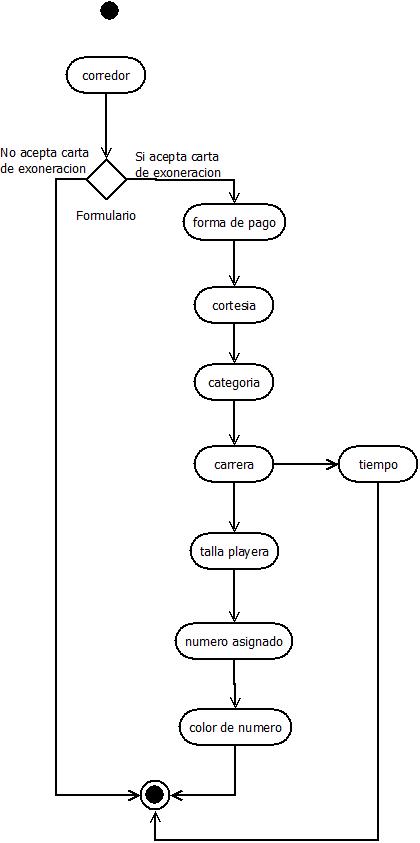

Diagrama de actividades

Diagrama de secuencias

Diagrama de casos de uso
